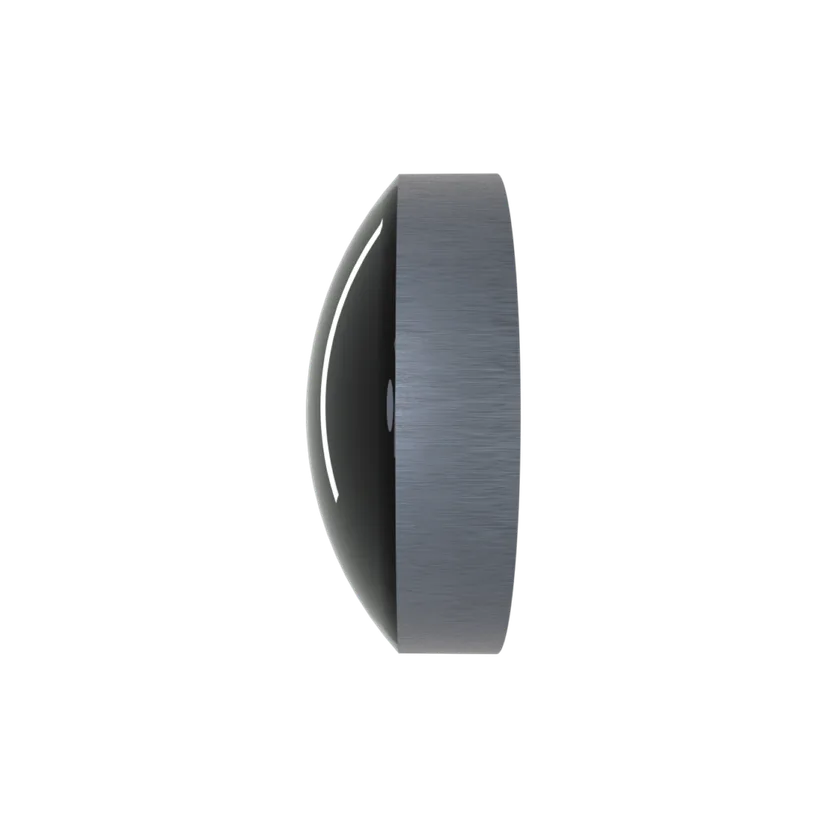

Плосковыпуклые линзы из селенида цинка CVD-ZnSe

Фокусирующая линза ZnSe используется там, где обычное оптическое стекло уже не подходит по рабочему диапазону. CVD-ZnSe прозрачен в широком спектральном интервале и особенно востребован в инфракрасной технике и CO2-лазерных системах. Плосковыпуклая геометрия удобна для фокусировки излучения: одна поверхность остается плоской, вторая формирует требуемую оптическую силу.

Когда выбирают линзу из ZnSe

Такие детали применяют в лазерных станках, ИК-приборах, измерительной технике и других системах, где требуется работа с длинноволновым излучением. Важное преимущество материала – сочетание оптической однородности и хорошего пропускания в рабочем диапазоне. При этом готовая линза должна быть рассчитана не только по диаметру.

На результат влияют радиус кривизны, фокусное расстояние, толщина по оси, децентрировка и качество поверхности. Для лазерной системы также важно учитывать мощность, диаметр пучка и рабочую длину волны.

Какие параметры доступны

Для типовых плосковыпуклых линз из селенида цинка применяются контролируемые допуски по геометрии и форме поверхности. В каталоге представлены стандартные сочетания диаметра и фокусного расстояния, но при необходимости возможно изготовление под конкретную оптическую схему.

При заказе желательно передать:

диаметр линзы;
фокусное расстояние либо радиус;
толщину;
требования к поверхности;
рабочую длину волны;
необходимость покрытия.

Покрытие и эксплуатация

Для рабочей системы поверхность ZnSe часто требует просветляющего покрытия, рассчитанного под нужный диапазон. Оно снижает потери на отражение и помогает эффективнее использовать энергию излучения. Тип покрытия согласуется отдельно, поскольку универсального варианта для всех задач нет.

«М-Прогресс» производит линзы из CVD-ZnSe единично и партиями. Если требуется заменить импортную деталь, можно передать ее чертеж или параметры. Специалисты сверят геометрию, материал и рабочий диапазон, после чего подготовят расчет изготовления и срок поставки.

Замена штатной линзы в лазерном оборудовании

При сервисной замене важно не ориентироваться только на внешний диаметр. Две линзы ZnSe одинакового размера могут иметь разное фокусное расстояние, толщину и радиус поверхности. Если исходная маркировка стерта или документация недоступна, стоит передать имеющуюся деталь на измерение либо предоставить максимально точные замеры. Это помогает сохранить положение фокуса и не переделывать посадочный узел после установки.

Стандартные характеристики сферической плосковыпуклой линзы из CVD-ZnSe

- Параметр
+ Значение
- Местная ошибка формы поверхности для длины волны 632.8 нм, dN не более
+ dN=1
- Класс чистоты полированной поверхности
+ P III
- Допуск на размеры
+ ± 0.1 мм
- Допуск на параксиальное фокусное расстояние
+ ± 2%
- Допуск на децентрировку
+ <5 минут
- Световой диаметр
+% (80%, если размер детали меньше 20 мм)
- Фаска
+ (0.2 - 0.5) мм x 45°

Для тонких плосковыпуклых линз из селенида цинка ZnSe.
Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру (размеру) D меньше 1/10, т.е. tc/D < 1/10.

Стандартные размеры плосковыпуклых линз из селенида цинка ZnSe

D, мм	FL, мм	R, мм	tc, мм	te, мм	Цена
12,7	12,7	17,78	3,2	2,0	По запросу
12,7	19,0	26,67	2,8	2,0	По запросу
12,7	25,0	35,0	2,6	2,0	По запросу
19,05	19,0	26,67	3,8	2,0	По запросу
19,05	25,0	35,0	3,3	2,0	По запросу
19,05	50,0	70,0	2,7	2,0	По запросу
19,05	75,0	105,0	2,4	2,0	По запросу
25,4	25,0	35,0	4,4	2,0	По запросу
25,4	50,0	70,0	3,2	2,0	По запросу
25,4	75,0	105,0	2,8	2,0	По запросу
25,4	100,0	140,0	2,6	2,0	По запросу
38,1	50,0	70,0	5,6	3,0	По запросу
38,1	75,0	105,0	4,7	3,0	По запросу
38,1	100,0	140,0	4,3	3,0	По запросу
38,1	150,0	210,0	3,9	3,0	По запросу
50,8	50,0	70,0	7,8	3,0	По запросу
50,8	100,0	140,0	5,3	3,0	По запросу
50,8	150,0	210,0	4,5	3,0	По запросу
50,8	200,0	280,0	4,2	3,0	По запросу
50,8	250,0	350,0	3,9	3,0	По запросу

* Численные параметры соответствуют длине волны 10,6 мкм (n=2,4).

ZnSe (Селенид Цинка)

Селенид цинка (CVD-ZnSe) используется для изготовления оптических изделий (окон, линз, призм, зеркал и обтекателей – колпаков), работающих в видимом и ИК спектральном диапазоне (0.5-22.0) мкм в оптических системах специального назначения и лазерной CO2 оптике. CVD ZnSe имеет высокие значения коэффициента пропускания, прочности, твердости, оптическую однородность, широкую область прозрачности, эрозионную и термическую стойкость.
Поликристаллический CVD-ZnSe (селенид цинка) получают в реакторах – установках, использующих процессы химического осаждения вещества из газовой фазы. Аббревиатура CVD означает Chemical Vapour Deposition. CVD-ZnSe осаждается на графитовую подложку, исходные реагенты пары цинка и газ селеноводород H2Se. CVD метод позволяет получить поликристаллический ZnSe с низким содержанием примесей и структурных дефектов. Размер зерна поликристаллического CVD ZnSe может быть от 20 до 150 мкм, этот фактор зависит от параметров проведения процесса (температуры, давления и концентраций реагентов) и изменяется по длине реактора.

В зависимости от габаритов и мощности CVD реакторов выращивают пластины поликристаллического селенида цинка (CVD-ZnSe) лазерного качества размером до (500 х 500) мм и толщиной до 30 мм. Селенид цинка (CVD ZnSe) производится согласно техническим условиям ТУ 26 22-002-05818248-2006, разработанным Институтом химии высокочистых веществ РАН.

Спектр пропускания полированного окна из CVD-ZnSe толщиной 5 мм в диапазоне (400-1100) нм

Спектр пропускания полированного окна из CVD-ZnSe толщиной 10 мм в диапазоне (2.5-25.0) мкм

Спектр пропускания полированного окна из CVD-ZnSe толщиной 20 мм в диапазоне (200-1100) нм

ФИЗИЧЕСКИЕ СВОЙСТВА CVD-ZnSe

- Параметр
+ Значение
- Плотность
+.27 г/см3
- Температура плавления
+° C (диссоциирует  при 700° C)
- Коэффициент  теплопроводности
+Вт/(м K) при 298 К
- Коэффициент  термического расширения
+.1 x 10-6/К  при 273 К
- Твердость по Кнупу
+(масса индентора  50 г)
- Удельная теплоемкость
+Дж/(кг K)
- Модуль Юнга, E
+.2 ГПа
- Модуль объемной  деформации, K
+ГПа
- Предел упругости
+.1 МПа
- Коэффициент Пуассона
+.28

ОПТИЧЕСКИЕ СВОЙСТВА CVD-ZnSe

- Параметр
+ Значение
- Диапазон пропускания
+ (0.5 – 20) мкм
- Показатель преломления, n
+.4028 (на длине волны  10.6 мкм)
- Потери на отражение
+.1% (на длине волны  10.6 мкм, 2 поверхности, с учетом переотражения)
- dn/dT
+x 10-6/°K  на длине волны 10.6 мкм при 298 К
- dn/dµ = 0
+.5 мкм
- Показатель поглощения  на длине волны 10.6 мкм
+.0005 (1/см) CVD ZnSe  лазерного качества
 0.003 (1/см) CVD ZnSe оптического качества

ХИМИЧЕСКИЕ СВОЙСТВА ZnSe

- Параметр
+ Значение
- Растворимость
+.001 г / 100 г воды
- Молекулярный вес
+.33
- Кристаллическая структура
+ кубическая,  аналогичная ZnS

Конструктивные особенности

Для предмета характерно наличие светло-желтого оттенка при высокой прозрачности, структура поликристаллическая. В зависимости от фокусирующего расстояния эти линзы бывают короткофокусными, среднефокусными и длиннофокусными, что обуславливает сферу их применения и материалы, которые можно обрабатывать на станке. Предмет фиксируют внутри лазерной головки оборудования, используя специальную гайку и уплотнитель из силикона. Минимум раз в полгода его надлежит менять, поскольку на поверхности могут появиться следы механических воздействий, снижающих качество лазерной резки.

Преимущества

Любая фокусирующая линза из ZnSe обладает следующими положительными свойствами:

• возможность использования для производства объективов фотографической оптики, других приборов;

• хорошая однородность, что обеспечивает качество формируемого луча;

• малый вес — оснастка диаметром 20 мм весит в среднем 20-22 г, поэтому она подходит большинству станков;

• повышенная стойкость к термическим воздействиям, что особенно актуально при работе лазерного оборудования, подразумевающей нагрев заготовки и оптических элементов;

• солидный запас светопропускной способности.

Недостатком можно считать только более высокую по сравнению с оптическими стеклами хрупкость. Однако если учесть, что линзы подлежат регулярной замене, этот минус не столь существенный.

Наш каталог

Предприятие ООО «М-Прогресс» предлагает большое количество фокусирующих линз различного диаметра и толщины. Наша компания работает как производитель, у нас налажено изготовление полного цикла, поэтому мы можем выпустить любое количество оптических элементов, от нескольких штук до массовой партии. Мы сотрудничаем с самыми разными предприятиями, от небольших заводов до крупных государственных корпораций федерального уровня. Обращаясь к нам, клиенты смогут оценить положительные стороны сотрудничества:

• готовые товары отвечают всем требованиям ГОСТ;

• на продукцию действует заводская гарантия;

• возможна доставка в любой регион страны;

• прозрачные расценки и удобные формы оплаты.

Чтобы заказать фокусирующие линзы, изготовленные по технологии CVD-ZnSe, достаточно оформить покупку онлайн или позвонить нам. Мы ответим на все вопросы, сориентируем по цене производства с учетом всех факторов, примем заказ. Доступен подбор оптовой партии для предприятий.

Этапы заказа

1. Выбор параметров детали

Выберите необходимые характеристики детали: размеры, материал, качество поверхностей (клин, цвет, при необходимость), наличие просветляющего или другого покрытия и другие параметры.

2. Оформление заявки

Оформите заявку через онлайн-форму на нашем сайте, пришлите заявку на info@m-progress.ru или позвоните по номеру телефона. В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).

3. Подтверждение и расчёт стоимости

Наш менеджер связывается с вами для подтверждения заказа, уточняет все детали, согласовывает чертежи и рассчитывает точную стоимость продукции с учётом выбранных параметров и объёма партии. Мы также согласовываем сроки изготовления и доставки.

4. Производство и доставка

После подтверждения заказа и оплаты (или подписание договора с формой оплаты отличной от 100% предоплаты), мы приступаем к производству изделий . Готовую продукцию мы отправляем вам с доставкой по Санкт-Петербургу и другим регионам. Вы получите уведомление о готовности и времени доставки.

Нужна линза из CVD-ZnSe?

Пришлите параметры детали или чертёж — подберём стандартную позицию из таблицы размеров или изготовим линзу под вашу оптическую схему.
