Аналоги германия (Ge) в инфракрасной оптике: сравнение свойств и применения

Германий (Ge) — ключевой материал для ИК-оптики, но у него есть несколько аналогов с разными преимуществами. Вот основные альтернативы:

Диапазоны 0.4–23 мкмn от 2.2 до 4.0Окна атмосферы 3–5 и 8–12 мкм

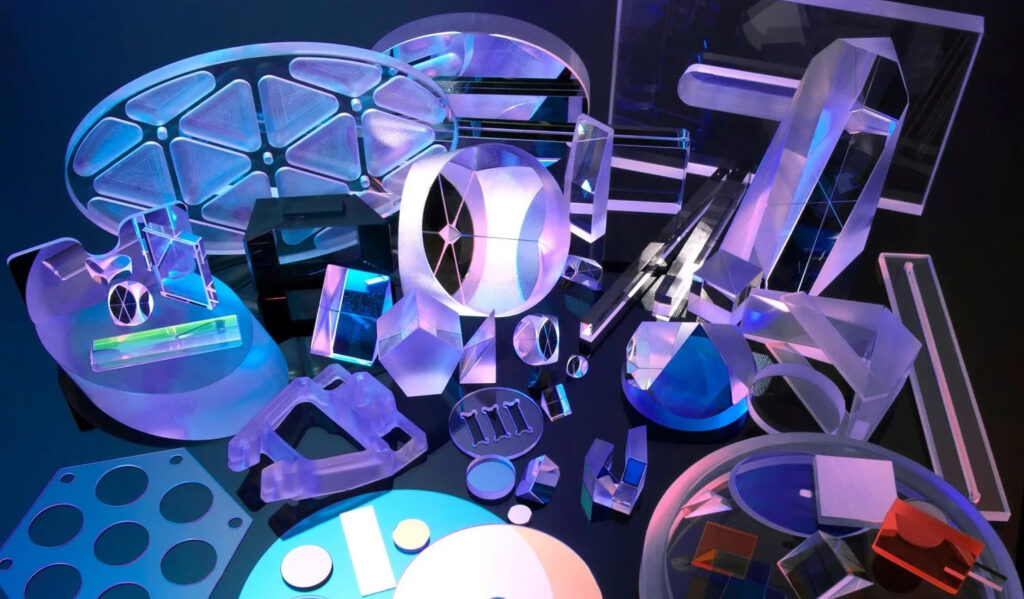

Оптические детали из инфракрасных материалов: линзы, окна, призмы, зеркала, обтекатели
Линзы, окна, призмы, зеркала и обтекатели из Ge, Si, ZnSe, ZnS, кварцевого стекла и сапфира — изготовление и просветление в Санкт-Петербурге.

Спектральные полосы пропускания: Ge против аналогов

окно атмосферы 3–5окно 8–12024681012141618202224CVD алмаз100+ мкм →ZnS (MS)0.4–13.5 мкмZnSe0.5–20 мкмХалькогениды1–16 мкмКремний1.2–8 мкмГерманий1.8–23 мкм
Полосы внутреннего пропускания (без учёта потерь Френеля; конец полосы = падение пропускания до ~50 %). Значения сведены по открытым каталогам производителей ИК-оптики и справочным листкам материалов. Алмаз продолжен до рамки графика — реально прозрачен до 100+ мкм. Тепловизоры работают в 8–12 мкм, где Ge прозрачен целиком.

Графики пропускания материалов

Ниже — спектры пропускания полированных окон из германия и материалов-аналогов. Толщина образца указана в подписи: она влияет на уровень кривой, поэтому сравнивать графики между собой корректно с поправкой на толщину. На спектре кремния после глубокого минимума 8–17 мкм кривая снова поднимается: высокоомный кремний зонной плавки пропускает и в дальнем ИК — это свойство материала, а не артефакт измерения.

Спектр пропускания окна из германия (Ge, ГМО-1) толщиной 5 мм, 2.5–25 мкм
Спектр пропускания полированного окна из Ge (ГМО-1) толщиной 5 мм в диапазоне (2.5–25.0) мкм. Германий (Ge) →
Спектр пропускания окна из кремния (FZ) толщиной 5 мм, 2.5–25 мкм
Спектр пропускания (T) полированного окна из кремния зонной плавки (FZ) толщиной 5 мм в диапазоне (2.5–25) мкм. Кремний (Si) →
Спектр пропускания окна из CVD-ZnSe толщиной 10 мм, 2.5–25 мкм
Спектр пропускания полированного окна из CVD-ZnSe толщиной 10 мм в диапазоне (2.5–25.0) мкм. Селенид цинка (ZnSe) →
Спектр пропускания окна из сульфида цинка CVD-ZnS FLIR grade толщиной 5 мм, 2.5–25 мкм
Спектр пропускания (T) полированного окна из сульфида цинка CVD-ZnS FLIR grade толщиной 5 мм в диапазоне (2.5–25.0) мкм. Сульфид цинка (ZnS) →
Спектр пропускания окна из CVD-ZnSe толщиной 5 мм, 400–1100 нм
Тот же селенид цинка в видимой области: пропускание полированного окна толщиной 5 мм в диапазоне (400–1100) нм. Селенид цинка (ZnSe) →
Спектр пропускания окна из CVD-ZnS MS grade толщиной 5 мм, 2.5–25 мкм
Спектр пропускания (T) полированного окна из прозрачного сульфида цинка CVD-ZnS MS grade (MultiSpectral) толщиной 5 мм в диапазоне (2.5–25) мкм. Сульфид цинка (ZnS) →

Материалы-аналоги: свойства и применение

1.2–8 мкм

1. Кремний (Si)

Свойства. Основное окно прозрачности — 1.2–8 мкм; после глубокого минимума 8–17 мкм высокоомный кремний снова слабо пропускает (видно на графике), а в ТГц-диапазоне он служит оконным материалом. Показатель преломления 3.42, плотность 2.33 г/см³: окно из кремния почти вдвое легче германиевого той же толщины. Теплопроводность около 150 Вт/(м·К), твёрдость выше, чем у Ge и ZnSe, — поверхность меньше царапается при сборке и чистке.

Применение. Окна и линзы для 3–5 мкм, тепловизионная оптика, защитные окна приборов, лазерная оптика ближнего и среднего ИК, подложки ИК-фильтров и интерферометров.

Ограничение. В окне 8–12 мкм кремний непрозрачен, поэтому для CO₂-лазеров (10.6 мкм) и тепловизионной оптики он не подходит.

0.5–20 мкм

2. Селенид цинка (ZnSe)

Свойства. Диапазон 0.5–20 мкм, пропускание без покрытия около 70 % на 10.6 мкм: по паспорту CVD-ZnSe потери на отражение двух поверхностей — 29 %, поэтому окна и линзы обычно просветляют. Показатель преломления 2.4, коэффициент поглощения на длине CO₂-лазера низкий — окно прогревается заметно слабее германиевого. Материал мягкий, микротвёрдость порядка 105 кг/мм² по Кнупу, поэтому наружные детали делают с защитным покрытием.

Применение. Окна, линзы, клинья и выходные окна CO₂-лазеров (10.6 мкм), медицинские и хирургические лазеры, тепловизионная оптика 8–12 мкм, ИК-спектроскопия, включая крупногабаритные детали.

Почему вместо Ge. На 10.6 мкм германий поглощает и нагревается, а селенид цинка держит высокие плотности мощности и не требует менять оптическую схему.

0.4–13.5 мкм

3. Сульфид цинка (ZnS)

Свойства. Диапазон 0.4–13.5 мкм, показатель преломления около 2.2. Сорт MS (HIP) прозрачен начиная от видимого света, сорт FLIR рассчитан на рабочее окно 8–12 мкм. По микротвёрдости и стойкости к абразиву сульфид цинка заметно превосходит ZnSe и германий: держит песок, абразивный дождь и морской воздух.

Применение. Наружные окна тепловизоров и приборов, работающих на открытом воздухе, обтекатели и защитные колпаки для ИК-систем, окна сенсоров, оптика для техники, работающей в сложных условиях.

Ограничение. Пропускание падает после 12 мкм — край полосы 13.5 мкм, дальше материал непрозрачен; в 3–5 мкм он уступает кремнию и сапфиру.

1–12 (16) мкм

4. Халькогенидные стёкла

Свойства. Прозрачны в 1–12 мкм, а составы на основе селенида мышьяка (As₂Se₃, Ge-As-Se-Te) — до 16 мкм. Показатель преломления 2.4–2.8 (у самого распространённого состава As₂Se₃ — 2.75) и меняется составом. Это аморфные стёкла: их льют и прессуют, поэтому получаются асферические и сложные по форме элементы, которые нельзя вышлифовать экономично. Термостойкость и твёрдость ниже, чем у кристаллических материалов.

Применение. ИК-волокна и световоды, газовые сенсоры, линзы и асферика для тепловизионной и ИК-аппаратуры, микролинзы, элементы для 8–12 мкм.

0.225–100+ мкм

5. CVD-алмаз

Свойства. Самый широкий диапазон среди оптических материалов: от 0.225 мкм до 100+ мкм, единственное исключение — слабая полоса поглощения около 5 мкм. Теплопроводность около 2000 Вт/(м·К) — на порядки выше, чем у Ge, поэтому окно почти не нагревается даже при больших мощностях. Показатель преломления 2.38, максимальная твёрдость и стойкость к абразиву и агрессивным средам.

Применение. Выходные окна мощных CO₂-лазеров и гиротронов, космическая оптика, ИК-спектроскопия, окна для предельных плотностей мощности.

Ограничение. Размер заготовок ограничен, обработка возможна только специальным инструментом, поэтому цикл изготовления длиннее, чем у кристаллов.

Показатель преломления и компактность объектива

n=4.00Gen=3.42Sin=2.75Халькогенидыn=2.40ZnSen=2.38Алмаз CVDn=2.20ZnS
Показатель преломления в среднем ИК (сводные данные производителей; Ge — n при 11 мкм, остальные — ~10.6 мкм). Чем выше n, тем меньше кривизна поверхности нужна той же оптической силе: объектив на линзах Ge компактнее, чем на ZnSe/ZnS — при том же поле зрения.

Сводное сравнение

МатериалДиапазон (мкм)ПлюсыМинусыПрименение
Германий (Ge)1.8–23Высокий n=4.0, термостойкостьХрупкий и тяжёлый, поглощает на 10.6 мкмТепловизоры 8–12 мкм, космос
Кремний (Si)1.2–8Прочный и лёгкий, высокая теплопроводностьВ окне 8–12 мкм непрозраченОкна и линзы 3–5 мкм, лазерная оптика
ZnSe0.5–20Рабочая длина CO₂-лазера 10.6 мкм, низкое поглощениеМягкий, нужен защитный слойОкна и линзы CO₂-лазеров, медицина
ZnS0.4–13.5Стойкость к абразиву и дождюСпад с 12 мкм, дальше 13.5 мкм непрозраченНаружные окна тепловизоров
Халькогениды1–12…16Формуются и прессуются в сложные формыНиже термостойкость, чем у кристалловИК-волокна, датчики газа
Алмаз (CVD)0.225–100+Самый широкий диапазон, максимальная теплопроводностьСложная обработка, ограниченный размер заготовокКосмос, окна мощных лазеров

Что выбрать вместо Ge?

Для 3–5 мкм и снижения массы — кремний. Он прочнее и легче германия, а в этом окне пропускает практически так же.

Для CO₂-лазеров (10.6 мкм) — селенид цинка. Рабочая длина волны, низкое поглощение и высокая лучевая стойкость.

Для наружных окон 8–12 мкм — сульфид цинка. Держит абразив и влагу, поэтому его ставят на приборы полевой эксплуатации.

Для сложных форм и асферики — халькогенидные стёкла. Их прессуют и льют, а не только шлифуют.

Для предельных плотностей мощности — CVD-алмаз. Самый широкий диапазон и максимальная теплопроводность.
